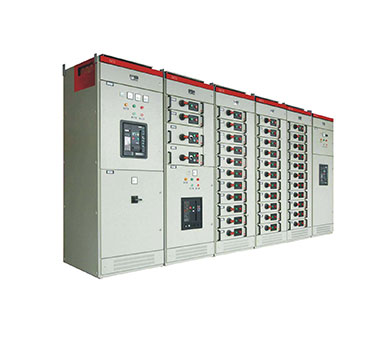

GCS 低壓抽屜式成套開關柜

概述

1、柜體結構

開關柜柜殼選用帶模數孔的8MF型材，用自攻螺釘和高強度螺栓組合而成，柜體裝配精度高，結構件的標準化、通用化程度高。

開關柜分設備安裝室、電纜室和母排室三個區域，相互隔離、可靠地防止事故擴大，便于安裝和維修。

2、柜體結構型式的分類

3、柜體結構型式的分類可分為抽屜式結構及固定式結構兩種型式。

動力中心（PC）

選用主開關接線方式都為插入式，并采用機械操作機構使元件帶明顯的合閘，試驗和分?jǐn)辔恢谩ｉ_關可通過導軌抽出便于更換與檢修。

電動機控制中心（MCC）

對額定電流為400A以下的電動機回路或照明饋電回路，制造成抽屜式結構，每一電器單元為一抽屜單元。電器設備固定安裝在柜體橫梁上為固定式結構，但每個小室均用托板分隔，如大容量的MCC柜等。
